Projektová dokumentácia – čo to je?
Ide o súbor výkresov a textovej dokumentácie, podľa ktorej sa môže zrealizovať výstavba domu. Mala by mať tri časti, ktoré súvisia s priebehom výstavby domu z časového hľadiska. Výkresy projektovej dokumentácie sú prostriedkom technického dorozumievania medzi úradmi, stavebníkom, odbornými pracovníkmi (stavbyvedúcim, majstrami, murármi atď.), ktorí realizujú stavbu, a ďalšími účastníkmi výstavby. Vypracovaním projektovej dokumentácie treba poveriť odborne spôsobilé osoby – architektov a stavebných inžinierov. Ak nemáte skúsenosti a odvahu na behanie po úradoch, dohodnite si s architektonickou alebo inžinierskou kanceláriou aj vybavenie územného rozhodnutia a stavebného povolenia. Väčšinou spolupracujú s človekom, ktorý sa venuje v odbornej brandži nazývanému inžinieringu, čo znamená, že sa zaoberá vybavovaním stavebných povolení a územných rozhodnutí na kľúč. Nie je to zadarmo, no ušetrí vám to množstvo času a nervov.
Prvá časť – architektonická štúdia
Je prvotným premietnutím zámeru stavebníka do konkrétnej priestorovej podoby. Dáva klientovi predstavu o možnom konkrétnom urbanistickom, architektonicko-výtvarnom, dispozično-prevádzkovom, interiérovom, konštrukčnom a materiálovom riešení budúcej stavby, ako aj o jej základných ekonomických parametroch.

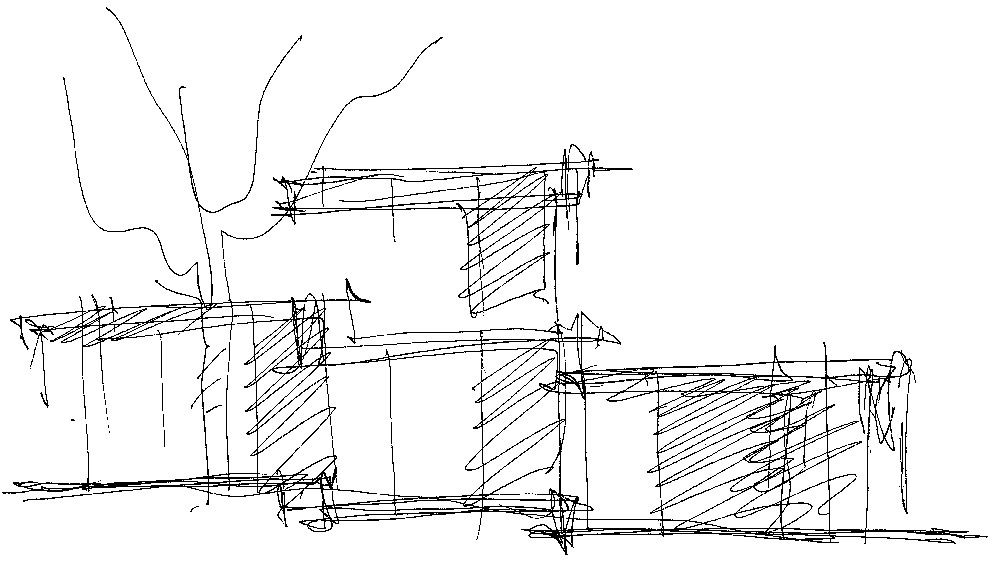

Celý proces projektovania sa začína vytvorením konceptu domu, čiže architektonickej štúdie. Jasne definuje celkový vzhľad domu, jeho vzťahy k prostrediu, v ktorom sa bude nachádzať, a tiež dispozičné riešenie, čiže vnútorné usporiadanie priestorov. Výkresová dokumentácia by mala obsahovať urbanistické, architektonické a dispozičné riešenie domu, konkrétne pôdorys podlaží domu (rozmiestnenie jednotlivých priestorov na podlažiach domu), rez s výškovým riešením domu, pohľady na všetky priečelia domu a situáciu stavby (umiestnenie domu na pozemku). Oproti minulosti, keď sa vytváral model domu, sa v súčasnosti preferuje počítačom spracovaná vizualizácia, ktorá pomôže investorovi získať presnú predstavu o budúcom dome. Stavebník si často na základe pôdorysov, rezov a pohľadov nevie dom dobre predstaviť a počas realizácie môže nastať fáza nedorozumenia a sklamania. Štúdia môže obsahovať aj náčrty technických riešení neštandardných konštrukcií, no nesmie chýbať aj technická správa. V nej sú zhrnuté základné materiály potrebné na výstavbu, vysvetlené dispozičné vzťahy priestorov, objasnené plochy miestností a celková zastavanosť pozemku, objasnené vzťahy s okolím a možnosti napojenia na inžinierske siete alebo ich vybudovanie. Architektonická štúdia je najdôležitejšou etapou pred samotnou výstavbou, od ktorej závisia estetické a funkčné kvality budúcej stavby. Je tiež základným podkladom na vydanie územného rozhodnutia a stavebného povolenia.
Architektonická štúdia obsahuje
Správu, ktorej súčasťou sú:
- základné údaje o stavbe, stavebníkovi, autorovi projektu,
- urbanistické riešenie,
architektonické riešenie – hmotovo-priestorové, funkčné, dispozično-prevádzkové, materiálové a výtvarno-kompozičné riešenie, - základné konštrukčné a technické riešenie – opis navrhovaného nosného systému, opis technického vybavenia a podobne;
Výkresy:
- situačný výkres,
- pôdorysy podlaží v mierkach 1 : 500, 1 : 400, 1 : 200, výnimočne 1 : 100 so zakreslením základného zariadenia,
- charakteristické rezy a pohľady v mierkach 1 : 500, 1 : 400, 1 : 200, výnimočne 1 : 100, výškové usporiadanie, materiálové a farebné riešenie stavby,
- priestorové zobrazenie (najčastejšie vizualizácia).

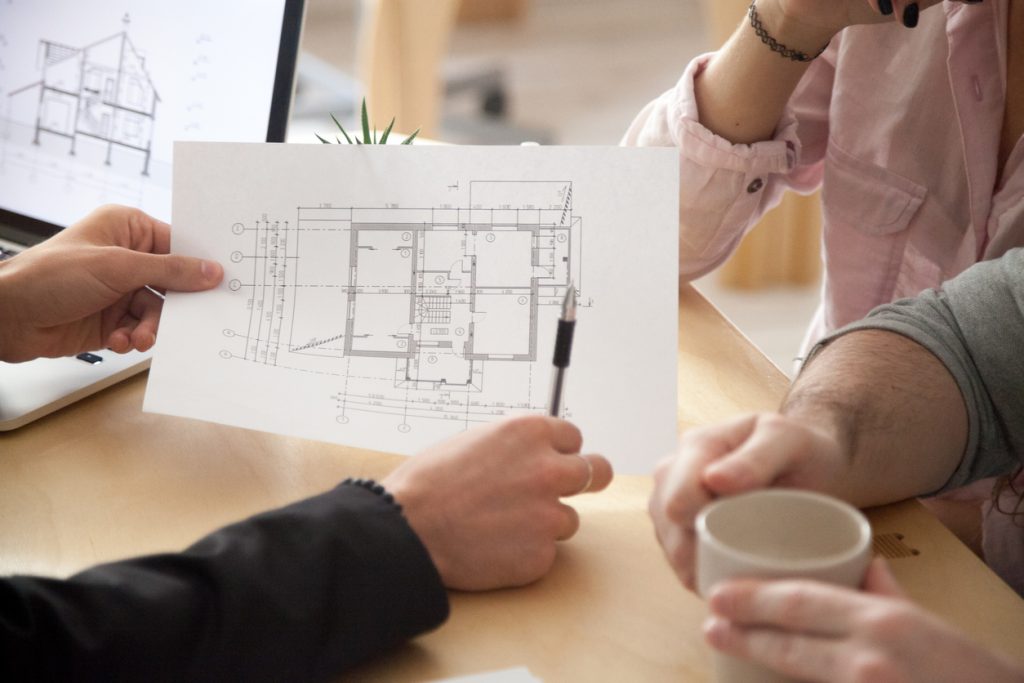

Pôdorys je jedným z dokumentov, ktoré potrebujete k stavbe.
Druhá časť – dokumentácia na územné rozhodnutie
Skôr než začnete stavať, musíte najprv požiadať stavebný úrad o územné rozhodnutie a až potom žiadať o stavebné povolenie. V územnom rozhodnutí stavebný úrad vymedzí územie na navrhovaný účel, v tomto prípade bývanie, a určí podmienky, ktoré musia byť v súlade s cieľmi a zámermi celkového územného plánovania. Určí aj ďalšie opatrenia dôležité pre dané územie, napríklad starostlivosť o životné prostredie vrátane architektonických a urbanistických hodnôt.
Mohlo by vás zaujímať tiež:
Projektová dokumentácia na územné rozhodnutie musí obsahovať:
- správu so základnými údajmi o stavebníkovi, autorovi projektu a stavbe, charakteristiku územia, opis urbanistického, architektonického, základného konštrukčného a technického riešenia, návrhy riešenia požiadaviek na požiarnu ochranu, napojenie na komunikácie a siete,
urbanistické začlenenie stavby do územia, to znamená v katastrálnej mape zakreslené umiestnenie pozemku a domu na ňom s vyznačenými odstupmi od susedných stavieb a hraníc pozemku vrátane udania výšok stavby (väčšinou v mierke 1 : 500 alebo 1 : 250), - architektonickú štúdiu (stačí v mierke 1 : 200),
- údaje o konštrukčnom a technickom riešení,
- údaje o požiadavkách a napojení na inžinierske siete (voda, elektrika, kanalizácia, plyn, odstraňovanie odpadu),
- napojenie na existujúce komunikácie,
- údaje o vplyve novej stavby na životné prostredie,
- úpravy nezastavaných plôch pozemku a ich využitie.
Toto je len stručné zhrnutie základných prvkov projektovej dokumentácie, ku ktorým treba prikladať ďalšie vyjadrenia dotknutých orgánov, čiže všetkých úradov, ktoré majú čo povedať k výstavbe. Zoznam všetkých kompetentných úradov, ktorých vyjadrenia budete potrebovať, získate na stavebnom úrade. Počas vybavovania územného rozhodnutia môžete naďalej pripravovať dokumentáciu potrebnú na vydanie stavebného povolenia.
Tretia časť – projekt na stavebné povolenie
Cieľom dokumentácie na stavebné povolenie je poskytnúť dostatočný podklad na posúdenie navrhovanej stavby. Projekt na stavebné povolenie musí zohľadniť aj podmienky určené stavebným úradom vydané v územnom rozhodnutí. Projekt stavby potrebný na stavebné povolenie musí poskytnúť jednoznačnú urbanistickú, architektonicko-výtvarnú, priestorovú, dispozično-prevádzkovú, konštrukčnú a materiálovú charakteristiku stavby. Na základe tohto projektu stavebný úrad pred samotným vydaním stavebného povolenia preskúma najmä to, či stavba spĺňa podmienky určené územným rozhodnutím, či zodpovedá základným požiadavkám na stavby a všeobecným technickým požiadavkám na výstavbu, no preverí aj požiadavky týkajúce sa verejných záujmov, najmä požiadavky na ochranu životného prostredia, zdravia a ľudských životov.
* článok pokračuje pod formulárom *
Mohlo by vás zaujímať tiež:
Projektová dokumentácia na stavebné povolenie musí obsahovať:
- sprievodnú a technickú správu – opis stavby aj s technickým a konštrukčným riešením, zastavanosť, potrebné materiály, napojenie na siete a komunikácie, spôsob a postup výstavby a odstraňovania odpadov zo stavby, termíny začatia a dokončenia stavby, ako aj celkové náklady na stavbu,
- celkovú situáciu stavby v mierke 1 : 500 alebo 1 : 200 s návrhom prípojok na existujúce podzemné na siete,
- dokumentáciu a výkresy nových komunikácií a prípojok inžinierskych sieti,
- výkresy architektonického a stavebného riešenia v mierke 1 : 100 – pôdorysy, pohľady, rezy, na ktorých sú zobrazené jednotlivé druhy konštrukcií a častí stavby (napríklad základy, schodištia, obvodové, nosné a strešné konštrukcie, komíny), výškové riešenie stavby a všetkých jej priestorov s vyznačením ich funkcií,
- statické riešenie nosných konštrukcií,
- schematické výkresy všetkých vnútorných rozvodov a inštalácií (zdravotnotechnických, plynových, vykurovanie, silno- a slaboprúdových), technické zariadenia (napríklad kotolne) v mierke 1 : 100,
- riešenie požiarnej ochrany,
- spôsob likvidácie odpadu počas výstavby,
- riešenie spevnených a nespevnených plôch na pozemku.
K týmto základným prvkom dokumentácie potrebnej na vydanie stavebného povolenia treba priložiť množstvo vyjadrení a povolení od účastníkov stavebného konania, to znamená všetkých, ktorých sa stavba týka (napríklad vyjadrenia elektrárne, vodárne, plynárne, požiarnikov a podobne). Zoznam inštitúcií dostanete na príslušnom stavebnom úrade.
Projekt na uskutočnenie stavby alebo takzvaný vykonávak
Cieľom tohto projektu je rozpracovať stavebným úradom overenú projektovú dokumentáciu na stavebné povolenie do takých podrobností, aby poskytovala dostatočný podklad na prípravu a uskutočňovanie stavby.
Ak je projekt domu jednoduchý a predpokladá sa, že pôjde o výstavbu svojpomocne, vo väčšine prípadov na realizáciu stačí projekt na stavebné povolenie. Dôraz treba klásť na realizačný projekt statiky. Ak však zadávate výstavbu domu stavebnej firme, seriózna profesionálna firma bude od vás vyžadovať vykonávací projekt, ktorý prehlbuje, spresňuje, prípadne dopĺňa dokumentáciu na získanie stavebného povolenia. Ide teda do podrobností, ktoré jednoznačne určujú konštrukcie, výrobky, materiály, konštrukčné detaily a podobne. Realizačný projekt vypracúvajú stavební inžinieri-projektanti.
Realizačný alebo vykonávací projekt obsahuje:
- výkresy domu zo stavebného hľadiska aj s technickým riešením stavebných konštrukcií a detailov (napríklad hydroizolácie stavby, tepelnotechnické riešenie obvodových stien, skladbu striech aj s výberom vhodnej strešnej krytiny alebo odvodnenie a zateplenie terás nad obytnými miestnosťami, riešenie dilatačných škár, komínov, skladby podláh, úpravy povrchov v dome a podobne),
- takzvaný výkaz výmer, teda súhrn stavebných prác a materiálu potrebných na uskutočnenie celej stavby,
- projekt statiky a podrobné statické riešenia,
- zdravotnotechnický projekt,
- projekt vykurovania,
- projekt elektroinštalácie,
- projekt bleskozvodov a uzemnenia,
- projekt klimatizácie,
- projekt terénnych úprav, spevnených plôch a oplotenia,
- projekty prípojok všetkých dostupných sieti a zdrojov.
Ťažisko zodpovednosti a profesijnej erudovanosti projektovej prípravy domu musí byť na tvorcovi, teda architektovi návrhu. Mal by to byť architekt, ktorý zastreší celý proces vzniku nového rodinného domu. Bez ohľadu na to, akou formou sa dostáva projekt alebo realizácia ku konečnému užívateľovi, je úloha architekta pri vytváraní kvalitného obytného prostredia nenahraditeľná. Architekt by mal byť strážcom kultúrnej úrovne výstavby.
Keďže v tomto odvetví platí voľná tvorba cien, pre verejnosť je väčšinou ťažké zorientovať sa v tom, čo vlastne stojí kompletný projekt rodinného domu alebo jeho časti. Určitou pomôckou by mohla byť honorárový poriadok Slovenskej komory architektov a Slovenskej komory stavebných inžinierov. Sú to však len orientačné údaje, podľa ktorých sa autori projektu nemusia riadiť. Aj cena katalógového projektu rodinného domu uvedená v katalógu je cenou konkrétneho projektu bez zásahov a úprav.
