Zhotovte si murovaný záhradný krb: 1. časť

24. júna 2023 23:19 Gabriel Kádek, redakcia Gabriel Kádek, Miro Pochyba,

inšpirácie pre záhradu, murovanie, pracovný postup, svojpomocne, tehlový kozub

Tento projekt záhradného kozuba vytvoril pán Gabriel. Podľa jeho kompletného návodu si ho môžete vo svojej záhrade zhotoviť aj vy. Čo potrebujete vedieť, keď chcete zhotoviť murovaný záhradný krb svojpomocne?

Murovaný záhradný krb svojpomocne

Miesto na prípravu jedál v exteriéri je snom väčšiny vášnivých záhradkárov. Na výber máte niekoľko riešení, od najjednoduchšieho prenosného ohniska až po zložité stavané vonkajšie kuchyne, ktoré sa zväčša realizujú na objednávku. Výber ideálneho riešenia je na zvážení každého domáceho majstra, predtým je však dobré niečo vedieť. Ak sa do stavby murovanej záhradnej kuchyne chystáte pustiť svojpomocne, treba si dôkladne zvážiť nielen jej estetický význam. Na to, aby spĺňala všetky očakávania, treba zobrať do úvahy najmä jej funkčné vlastnosti.

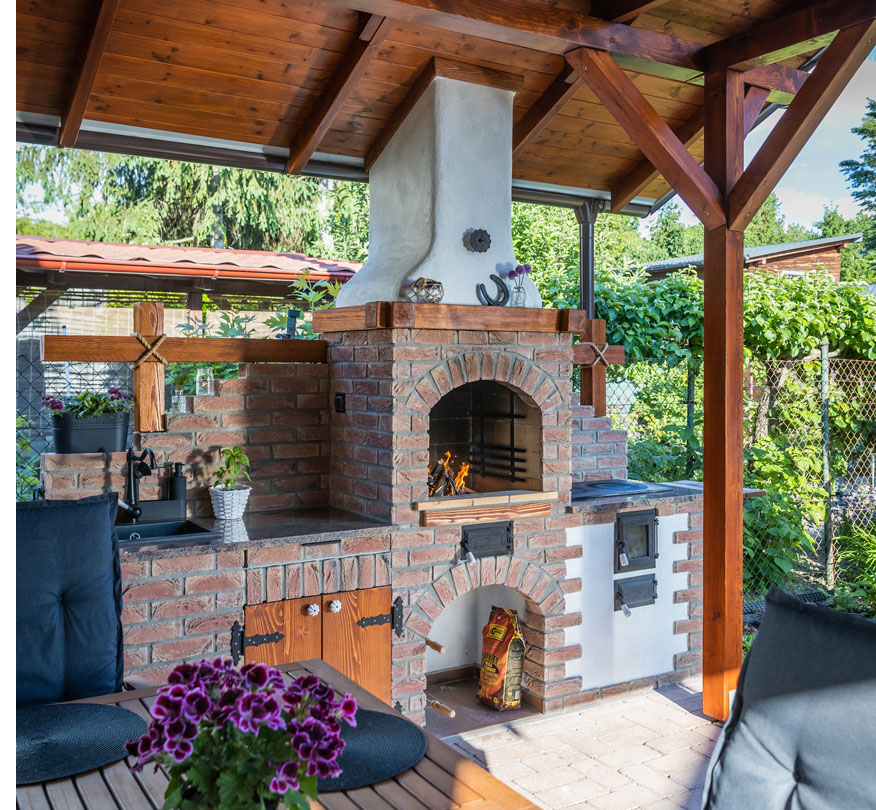

Záhradný kozub ako príklad z praxe

Toto všetko sa do posledného detailu podarilo zvládnuť pánovi Gabrielovi. „Keďže doma radi majstrujeme a vymýšľame nové jedinečné veci, k stavbe záhradnej kuchyne, ktorú sme si svojpomocne vybudovali, sme pristúpili bez váhania, ale za to s nesmiernou pokorou. Táto téma bola pre nás dovtedy neprebádaná. Výsledok našej snahy si teraz užívame plnými dúškami, pretože spĺňa naše očakávania,“ hovorí majiteľ.

Mohlo by vás zaujímať

Murovaný záhradný krb: 11 inšpirácií pre začiatočníkov

Vonku chutí lepšie ako vnútri za stolom. Tam sme dokonca ochotní akceptovať i nejakú tú osu...

Aký materiál budete potrebovať?

Kusové murivo: 500 × 250 × 125 mm (38 ks); rozmer 500 × 250 × 100 mm (24 ks); rozmer 500 × 250 × 75 mm (13 ks);- rozmer 500 × 250 × 50 mm (10 ks)
Šamotové tehly: 250 × 123 × 65 mm (6 ks); 250 × 123 × 40 mm (32 ks); 250 × 123 × 20 mm (18 ks); rozmer 250 × 123 × 30 mm (64 ks)
Ďalší stavebný materiál: stĺpová betónová tvárnica 300 × 300 × 25 mm (3 ks); obkladové tehlové pásiky (5 m²); univerzálne stavebné lepidlo (2 ks); sklotextilná sieťka, šírka 1 m (20 m); kachliarsky tmel (5 ks); žiaruvzdorná murovacia malta (10 kg); škárovací materiál tehlového obkladu (25 kg); flexibilné lepidlo – lepenie tehlových obkladových pásikov (1 ks); vápenno-cementová omietka (1 ks); univerzálny silikón (1 ks); žiaruvzdorný náter do 1 200 °C (1 l); tenkovrstvová olejová lazúra – odtieň TEAK (1 l)

Oceľový hrubostenný dymovod: koleno 90°, Ø 150 mm (2 ks), zdera, Ø 150 mm (2 ks), zdera, Ø 200 mm (2 ks); dymová rúra, Ø 150 mm (2 m); dymová rúra, Ø 200 mm (2 m), kovová ružica , Ø 150 mm (1 ks)
Žulová pracovná doska (ľavá strana): 595 × 100 mm (1 ks), 5 × 425 mm (1 ks), 15 × 425 mm (1 ks), 595 × 650 mm (1 ks)
pravá strana: 4 × 870 mm (1 ks); 160 × 870 mm (1 ks); 5 × 395 mm (1 ks); 125 × 395 mm (1 ks)

Výbava a doplnky

kamenné umývadlo s batériou v retro štýle (1 ks); ohrievač vody 5 l (1 ks); vodoinštalatérsky materiál (rôzny, 1 súprava); drevené hranoly 100 × 100 × 6 000 mm; dosky 25 × 200 × 4 000 mm jutové lano, hrúbka 20 mm (1 m); tesniaci pás okolo komína, šírka 45 cm (2 m); oceľový T-profil 25 × 25 × 2 mm (2 m); oceľový profil JAKL 25 × 25 mm (2 m); oceľový plech valcovaný za studena 3 000 × 1 500 × 2 mm (1 ks); zliatinová sporáková platňa s 2 otvormi, 700 × 400 mm (1 ks); liatinový rošt, 240 × 200 mm (2 ks); nakladacie dvierka so sklom, 250 × 270 mm (1 ks); popolníkové dvierka, 250 × 140 mm (2 ks); ozdobný kovaný kvet (1 ks); kované klopadlo (1 ks); antikorový rošt na grilovanie, 500 × 430 mm (1 ks); čierny dverový záves (4 ks); keramické úchytky (2 ks); dverový zámok (1 ks); ložiskový plnovýsuv, 550 mm (2 ks); rôzny spojovací materiál (kov, drevo)

Náradie

zvinovací meter, ceruzka, uholník, pokosová a priamočiara píla, pílový list na kov, uhlová brúska a diamantový, lamelový rezný kotúč, murárska lyžica a štetka, škárovacia lyžica, akumulátorový skrutkovač, zváračka kovu, gumené kladivo, píla a škrabák, špachtľa, hladidlo, murársky hrebeň (4 mm), murárske vedro, vodováha (300 – 1 800 mm), rôzne ručné náradie

Podrobný postup práce

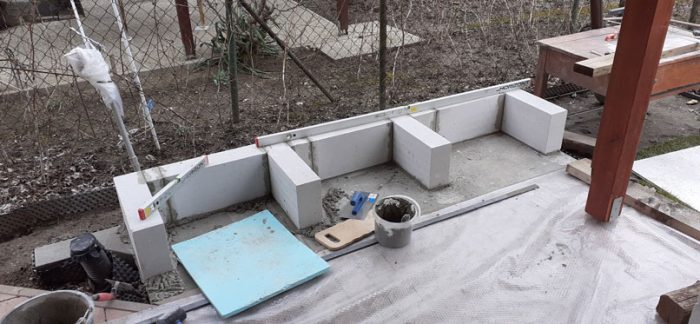

Príprava podkladu

Na vyzretý betónový základ aplikujte tekutý hydroizolačný náter. Po jeho zaschnutí môžete začať so stavbou prvého radu tvárnic. Tvárnice ukladajte na súvislú vrstvu zakladacej malty podľa vopred zhotoveného návrhu.

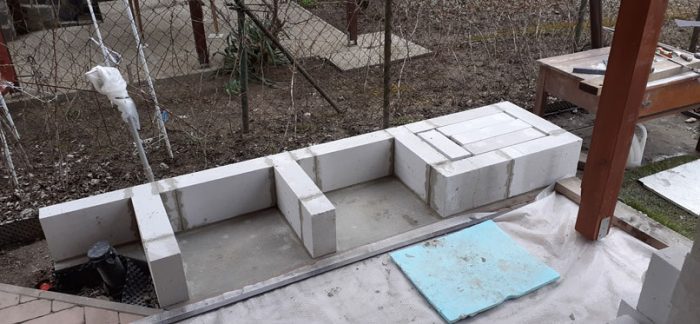

Druhý rad záhradného kozuba

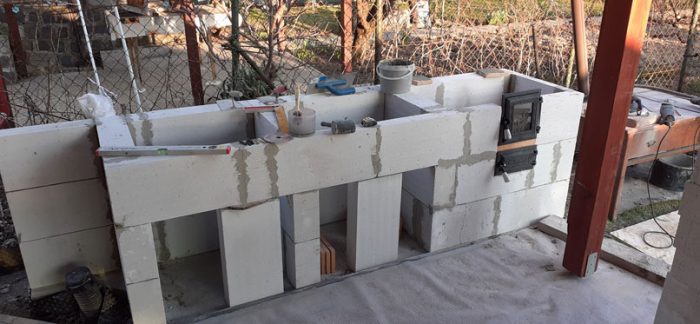

Po založení prvého radu pokračujte ukladaním tvárnic, ktoré tvoria základ piecky. Na tento účel môžete použiť tvárnice, ktoré vám zvýšili po založení prvého radu.

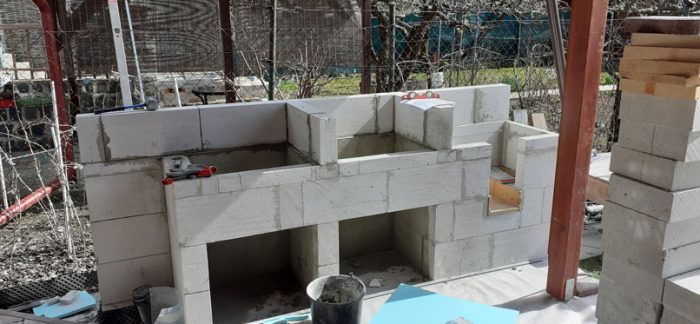

Kontrola ukladania

Po uložení všetkých tvárnic základového radu pokračujte ukladaním ďalších radov podľa plánu. Presnosť ukladania priebežne kontrolujte vodováhou, odchýlky sa snažte opraviť. Pri stavbe dbajte aj na dodržiavanie presnosti stavebných otvorov.

Šamotové pláty

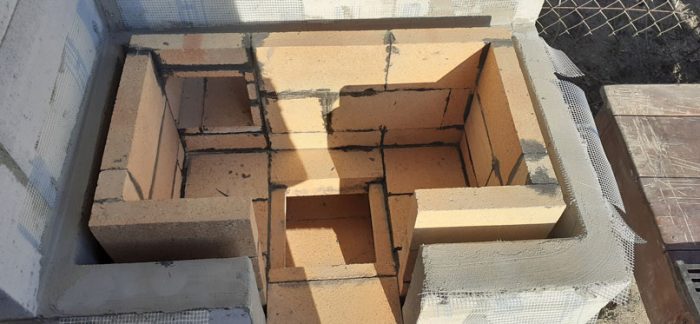

Časti muriva, ktoré by mohli prísť do kontaktu s ohňom alebo sú vystavené zvýšenej teplote chráňte vrstvou šamotových plátov lepených priamo na tvárnice.

Výklenky

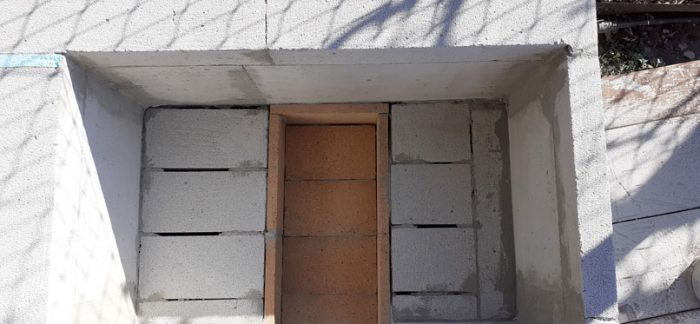

V treťom rade prichádza na rad zhotovenie výklenkov. Ich veľkosť je potrebné určiť už pri návrhu, tvar výklenku môžete mierne korigovať aj počas stavby. Výklenok na drevo upravte do oblúkového tvaru až po osadení tvárnic.

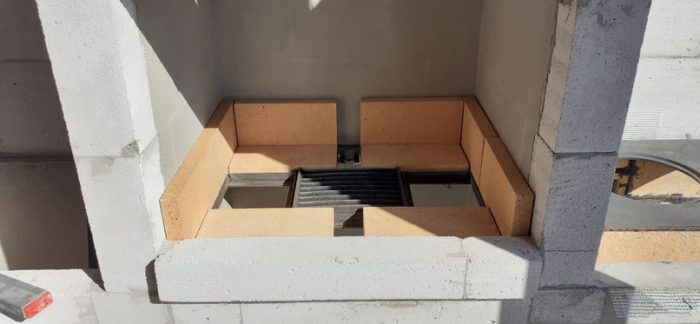

Dno kozuba

Tvoria ho šamotové pláty s hrúbkou 3 cm, ktoré sú poukladané na oceľový rám vyrobený na mieru z T profilu s rozmermi 20 × 20 × 2 mm. Do stredu oceľového rámu je vsadený liatinový rošt s rozmermi 240 × 200 mm.

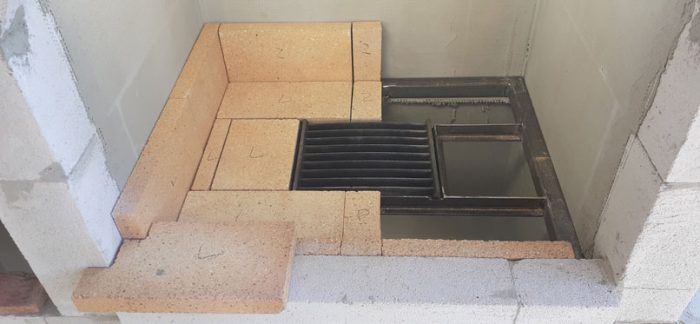

Ukladanie plátov

Šamotové pláty ukladajte do oceľového rámu postupne a ich rozmery upravujte podľa jednotlivých častí rámu. Prípadné nepresnosti je potrebné opraviť. Pozíciu plátov si značte, aby ste ich vedeli znovu uložiť na ošetrený žiaruvzdorným náterom.

Na zlepšenie tepelnej izolácie ohniska treba vytvoriť medzi murivom a šamotovými tehlami vzduchovú medzeru.

Tehlový obklad

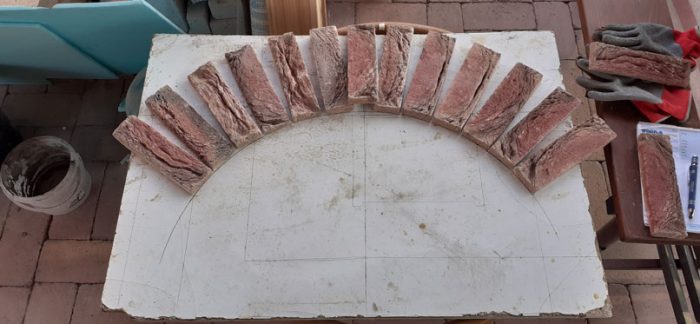

Obklad vo výklenkoch sme riešili do oblúka a na tento účel odporúčame urobiť si maketu s tvarom oblúka, na ktorú poukladáte jednotlivé tehlové pásiky.

* článok pokračuje pod formulárom *

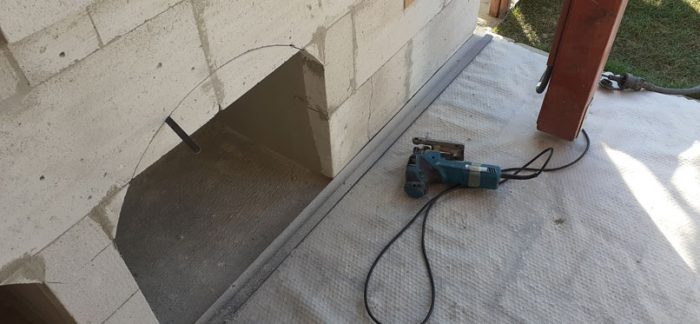

Po vyhotovení makety si konečný tvar oblúka nakreslite na murivo a oblúk opatrne vyrežte.

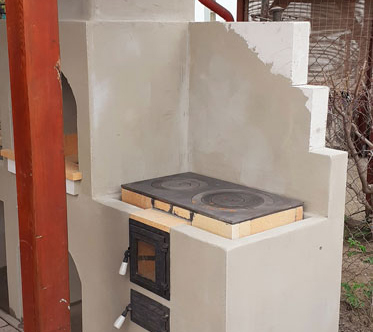

Piecka a popolník

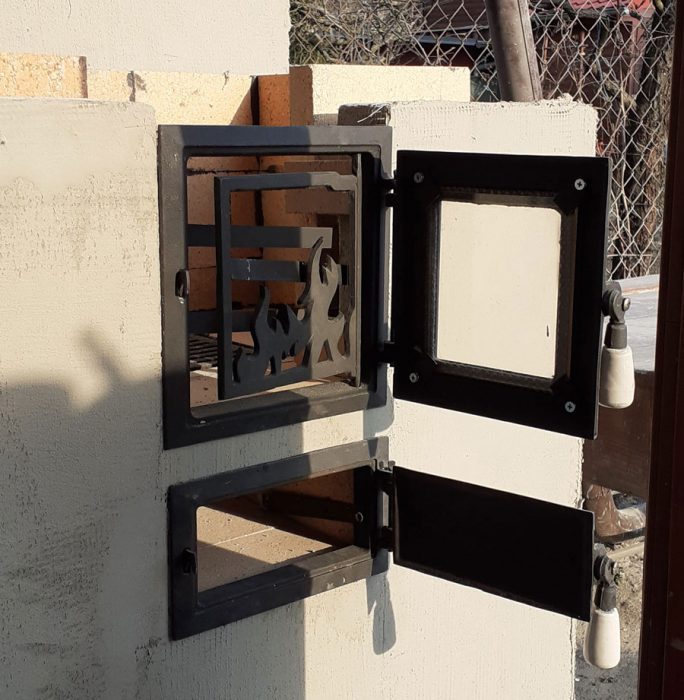

Dvierka piecky a popolníka treba vsadiť do stavebných otvorov a následne pripevniť montážnymi pásikmi, ktoré sú súčasťou každých dvierok.

Súčasti komína

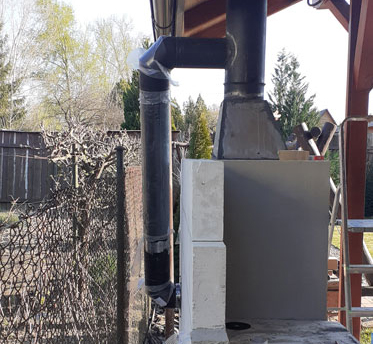

Systém odvodu dymu z kozuba a piecky tvorí na mieru vyrobená oceľová komínová vložka.

Hrubostenným potrubím s priemerom 150 mm je prepojený s dymovodom hlavného komína.

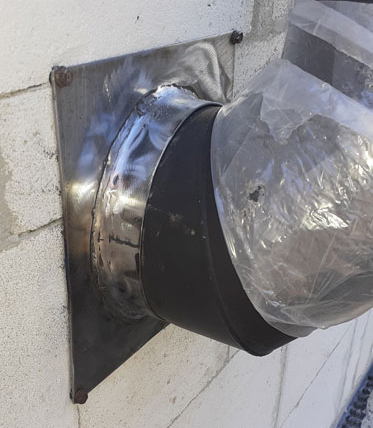

Spôsob pripojenia dymovodného potrubia na oceľovú prírubu na výstupe z piecky.

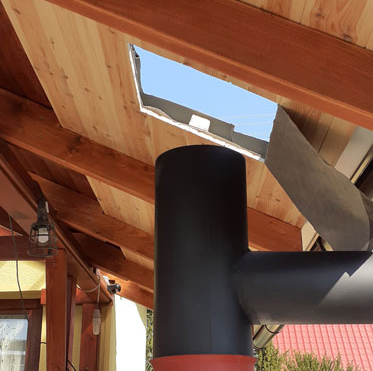

Po kompletizácii všetkých častí dymovodu môžete oceľový skelet nad kozubovou časťou pripevniť k murivu. Potom vyrežte otvor do strechy. Veľkosť otvoru musí zodpovedať rozmerom dielu, ktorý ním bude prechádzať.

Dymovod obložte murivom. Na zvýšenie tepelnej odolnosti múrov treba medzi dymovodom a murivom dodržať dostatočnú vzdialenosť kvôli tepelnej izolácii.

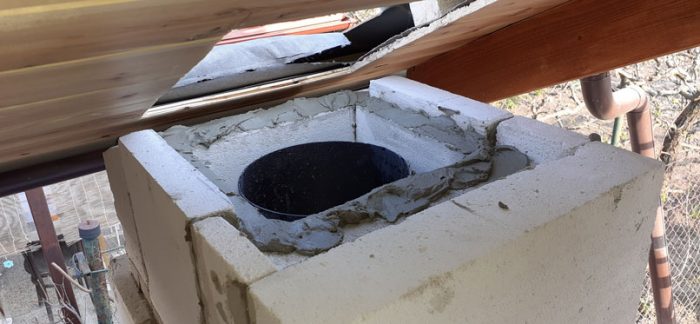

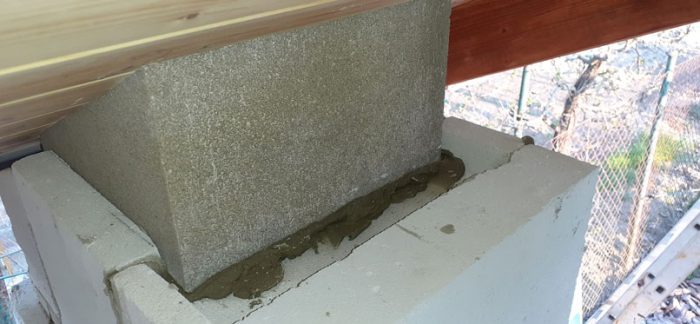

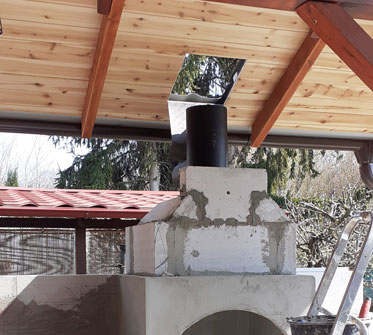

Stavbu komínovej časti tvárnicami ukončite tesne pod strechou. Na prechod cez strechu použite betónovú debniacu tvárnicu (300 × 300 mm), ktorú uložíte na hrubšiu vrstvu stavebného lepidla.

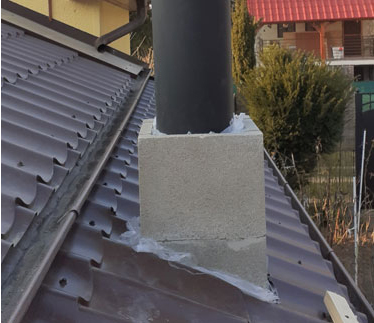

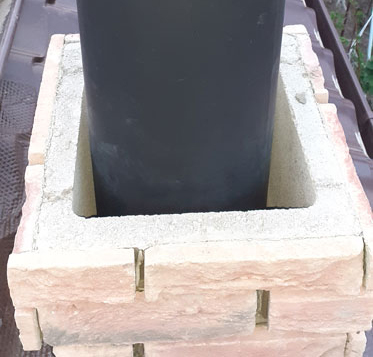

Betónová tvárnica je základ komína nad strešnou časťou, po jej uložení.

Keďže komín môže prechádzať horľavými časťami strešnej konštrukcie, použitá debniaca tvárnica poskytuje dostatočné oddelenie priestoru dymovodu od okolitých materiálov.

Obklad komína

Časť komína nad strešnou krytinou z estetických dôvodov obložte tehlovými pásikmi.

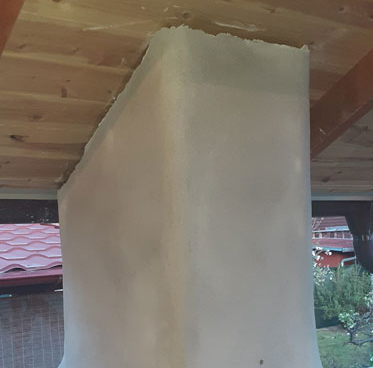

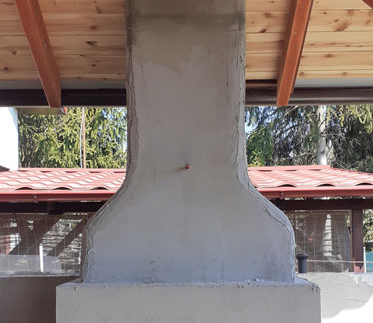

Na vymurovanú komínovú časť pod prístreškom naneste prvú vrstvu sieťky s lepidlom. Po zaschnutí a následnom odstránení prebytočného lepidla naneste druhú vrstvu stavebného lepidla.

Plochy, ktoré priamo neprichádzajú do styku s vysokou teplotou, postupne polepte sieťkou a lepidlom v dvoch vrstvách.

Po zaschnutí druhej vrstvy lepidla povrch vybrúste dohladka a začnite nanášať finálnu vrstvu omietky.
