Montované keramické stropy – časť 3. Vystuženie stropu

5. augusta 2016 9:57 red archív

hrubá stavba, keramický strop, stavba domu, strop, stužujúci veniec

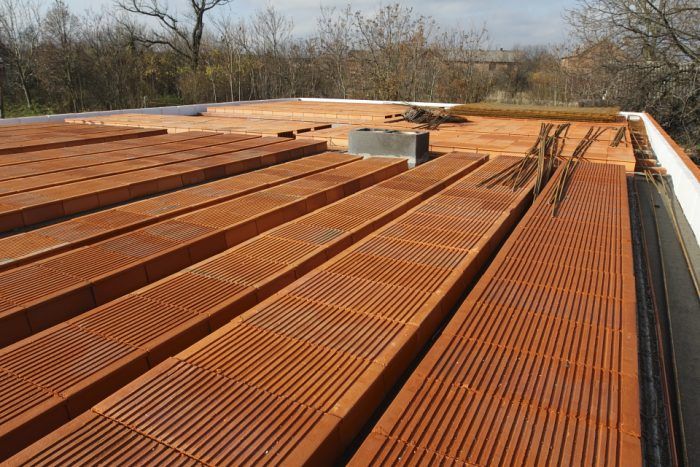

Stropné nosníky máme uložené, správne podopreté, stropné vložky uložené, vencové tehly vymurované. Pred betonážou stropu treba ešte vystužiť stužujúci veniec a stužujúce rebro, konce nosníkov a betónovú dosku.

Stužujúci veniec

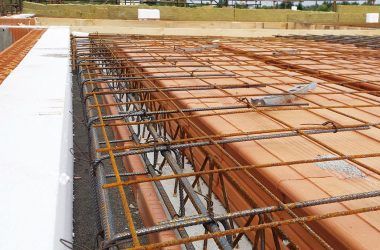

Nad obvodovými a vnútornými nosnými stenami musíme zhotoviť stužujúce vence. Pre výstuž venca platia všeobecné zásady na minimálnu plochu výstuže, vzdialenosti strmeňov, ako i konštrukčné zásady na tvar a stykovanie výstuže.

Konce nosníkov

Na koncoch (v krajných štvrtinách) a v strede nosníkov sú strmene, ktoré slúžia ako šmyková a zároveň ako spriahujúca výstuž. Počet strmeňov na koncoch nosníkov závisí od ich dĺžky a pohybuje sa od 3 do 9 kusov na jednom konci nosníka.

V expedičnom stave sú strmene ohnuté k hornému povrchu nosníkov. Po uložení a podoprení nosníkov treba strmene nadvihnúť do sklonu 45° nasledovne. Krajné strmene ukladáme smerom k nosnej stene. Stredné strmene ukladáme podľa toho, či sú dva alebo jeden. Ak sú dva, ukladáme každý smerom k bližšej nosnej stene, ak je jeden ukladáme ho striedavo na jednu a na druhú stranu.

Horný okraj strmeňov by mal byť asi 20 mm pod úrovňou betónovej dosky.

Strmene by sme mali ohýbať iba raz. Opakovaným ohýbaním sa môžu strmene odlomiť.

Do strmeňov na koncoch nosníkov sa vkladá tzv. spojovaciu výstuž v tvare L, ktorá sa zviaže s výstužou venca). Spojovacia výstuž musí zasahovať z venca nad nosníky na vzdialenosť 1/6 rozpätia, minimálne však 0,8 m od vnútorného líca nosnej steny. Do rozpätia stropu 4 m sa používa rebierková výstuž 10 425 (V) priemeru 8 mm, pre väčšie rozpätia priemeru 10 mm.

* článok pokračuje pod formulárom *

Betónová doska

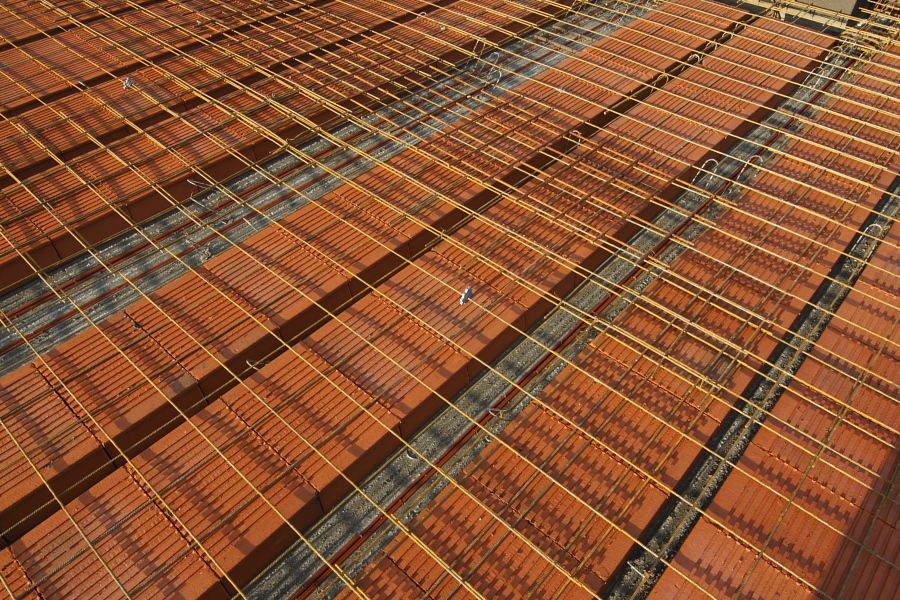

Betónová doska nad stropnými vložkami sa vystužuje zváranými kari sieťami 150/150/4 mm (v prípade zdvojeného kladenia nosníkov kari sieťami 150/150/8 mm).

Rohože ukladáme zásadne na vhodné dištančné prvky, ktoré zabezpečia minimálne krytie výstuže betónom. Jednotlivé rohože sa ukladajú s presahom minimálne dvoch ôk.

Stužujúce rebro (platí pre polia stropu s rozpätím 6 m a viac)

Stužujúce rebro vystužíme štyrmi vložkami priemeru 10 mm a strmeňmi priemeru 6 mm každé 0,4 m. Výstuž rebra na koncoch ukotvíme do stužujúceho venca.

Stropné detaily

Pri vystužovaní stropu vystužíme aj všetky detaily ako sú kotvenie schodiskového ramena, otvor v strope, komínová výmena apod. (v prípade komínovej výmeny musí byť strop oddilatovaný od komínového telesa).
