Drážkovanie do tehly

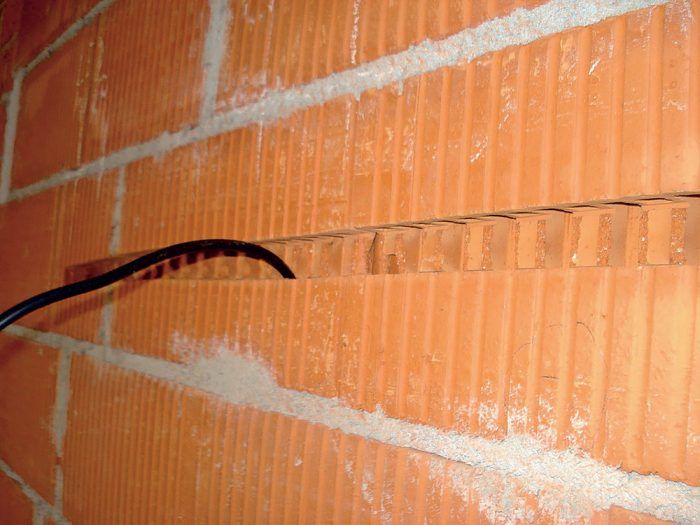

Narezaná drážka v murive sa vyseká vŕtacím kladivom so sekáčom alebo sa povylamuje plochým dlátom.

12. marca 2022 9:54 red archív

delenie tehly, drážky do tehly, otvory do tehly, svojpomocne, vŕtanie do tehly

Drážkovanie do tehly má svoje pravidlá a vyžaduje si vhodné náradie - drážkovaciu frézu alebo drážkovaciu pílu. Nesmie narušiť pevnosť muriva.

Pomocou drážkovacej frézy (nazývanej aj drážkovač do tehly, drážkovačka do tehly) možno drážku do tehly vytvoriť priamo, zatiaľ čo pomocou drážkovacej píly sa ohraničí šírka a hĺbka drážky a následne sa drážka vysekne. Drážky nesmú znižovať stabilitu steny a nesmú prechádzať cez preklady alebo iné časti nosnej stavebnej konštrukcie, ktoré sú zabudované do steny. Rozmery drážok do tehly prípustné bez statického posúdenia uvádzajú výrobcovia tehál. Ak je potrebné vytvoriť také drážky do tehly, ktoré prekračujú rozmery povolené výrobcom, je potrebné únosnosť steny overiť výpočtom.

Mohlo by vás zaujímať

Drážkovanie a vŕtanie do tehly

Drážkovanie a vŕtanie do tehly nie je taký problém, ako si mnohí myslia. Dôležité je...

Čo budete potrebovať

vodováha
ceruzka
fréza na drážky do tehly alebo drážkovacia píla
vŕtacie kladivo so sekáčom
ploché dláto
ochranné okuliare
ochranné rukavice

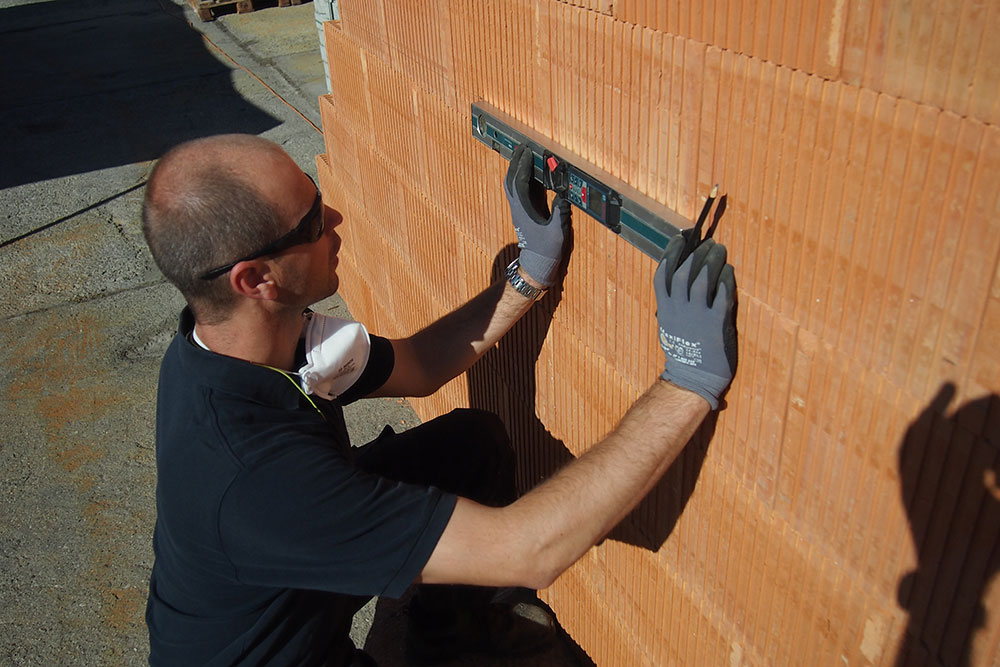

01 Poloha drážok

Na murive sa vyznačí pomocou vodováhy a ceruzky poloha inštalačných drážok.

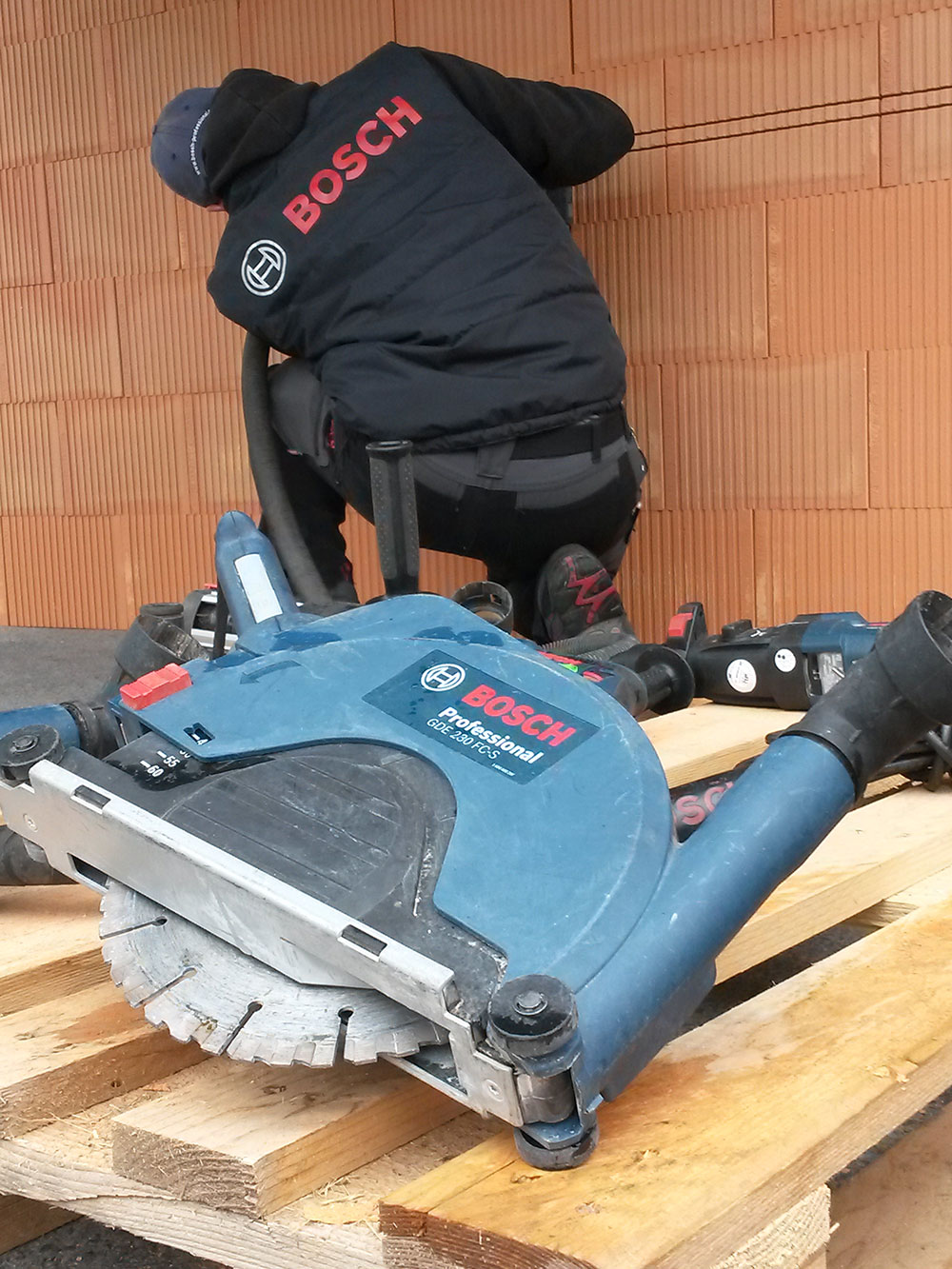

02 Drážkovacia píla

Na vytvorenie drážok v tehlovom murive sa odporúča použiť drážkovaciu pílu s dvomi kotúčmi.

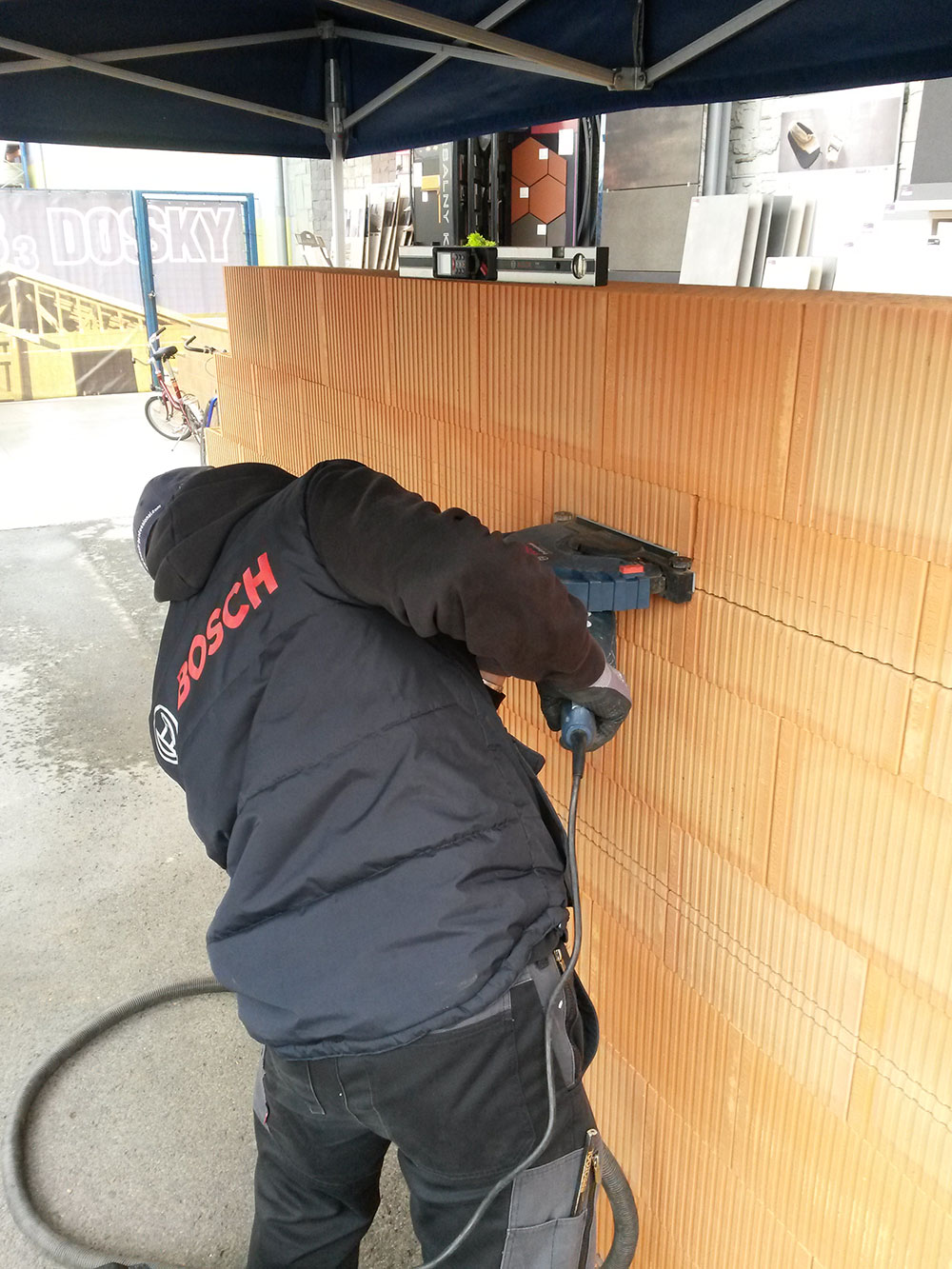

03 Zárezy v murive

Pozdĺž čiar vyznačených na murive sa vytvoria drážkovacou pílou v murive zárezy, ktoré určujú šírku a hrúbku drážky.

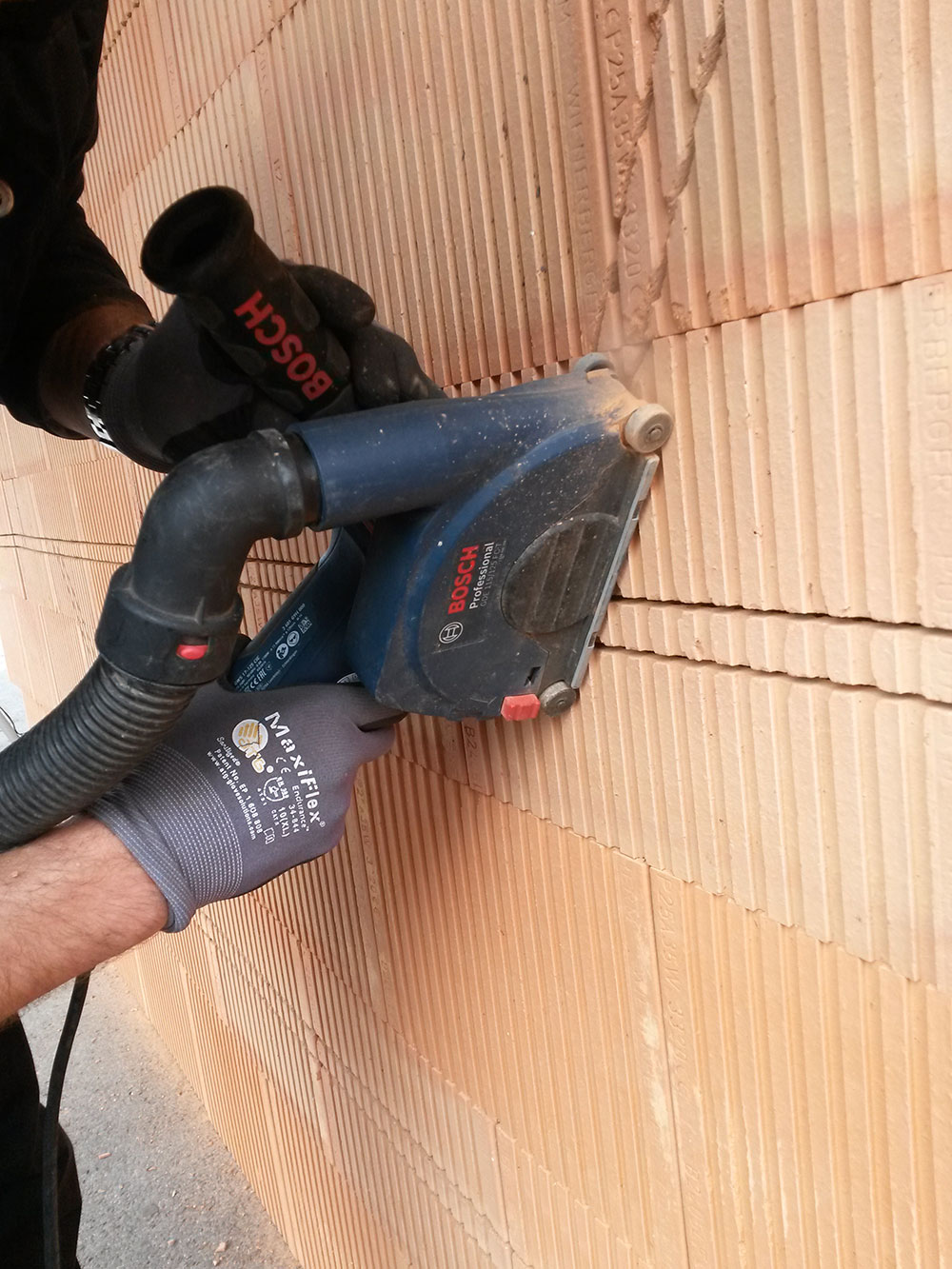

04 Odsávanie prachu

Počas pílenia sa odporúča na pílu osadiť príslušenstvo na odsávanie, ktorým sa obmedzí množstvo prachu.

05 Sekanie drážok do tehly

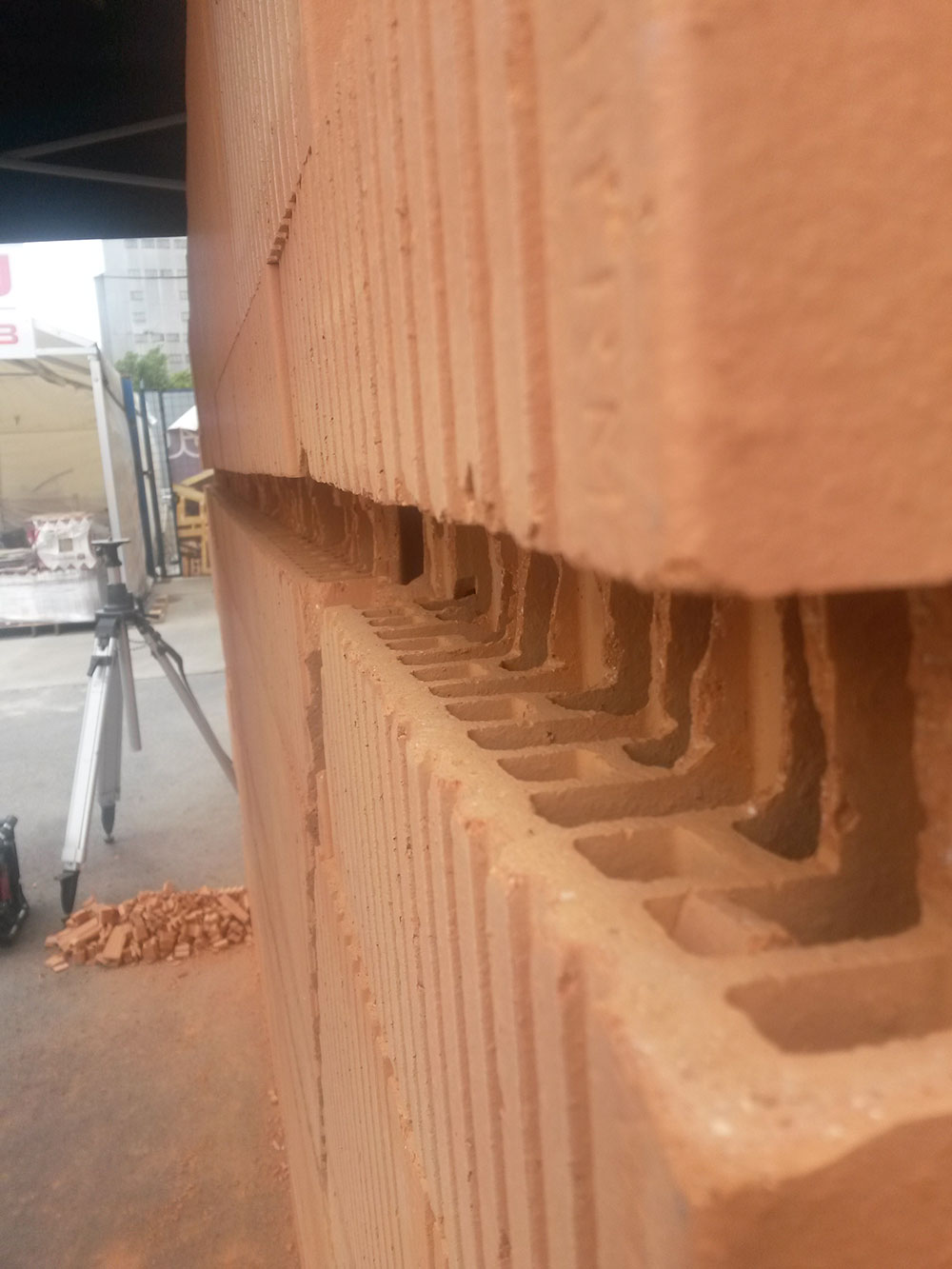

06 Maximálne rozmery drážky

Maximálnu prípustnú hĺbku a šírku drážky určuje výrobca muriva v závislosti od hrúbky muriva a smeru drážky (max. hĺbka zvislej drážky je 30 mm, šírka zvislej drážky je 100 až 200 mm; max. hĺbka vodorovnej a šikmej drážky je 0 až 30 mm pri dĺžke ≤ 1 250 mm, 0 až 20 mm pri dĺžke ≥ 1 250 mm).

Na čo si dať pozor pri drážkovaní do tehly

Zvislé drážky

Do hĺbky drážky sa počíta hĺbka akéhokoľvek otvoru, ktorý je drážkou zasiahnutý. Ak je hrúbka steny 225 mm a viac, zvislé drážky, ktoré sa končia max. v 1/3 výšky podlažia nad úrovňou stropu, môžu mať hĺbku do 80 mm a šírku do 120 mm. Vodorovná vzdialenosť medzi susednými drážkami, medzi drážkou a nikou alebo otvorom nemá byť menšia ako 225 mm. Celková šírka zvislých drážok nemá byť väčšia ako 0,13-násobok dĺžky steny.

* článok pokračuje pod formulárom *

Vodorovné a šikmé drážky

Do hĺbky drážky sa počíta hĺbka akéhokoľvek otvoru, ktorý je drážkou zasiahnutý. Vodorovná vzdialenosť medzi koncom drážky a najbližším otvorom v stene nesmie byť menšia ako 500 mm. Vodorovná vzdialenosť medzi susednými drážkami s obmedzenou dĺžkou, ktoré sú na tej istej alebo na opačných stranách steny, nemá byť menšia ako dvojnásobok dĺžky dlhšej drážky. V stenách s hrúbkou viac ako 175 mm sa smie max. hĺbka drážky zväčšiť o 10 mm, ak sa drážka vytvára strojom presne na požadovanú hĺbku. Šírka drážky nemá byť väčšia ako polovica hrúbky steny v mieste oslabenia.
